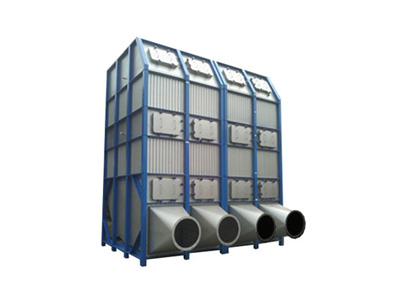

設備結構外觀：


     圖中編號：1 進風口 2 均流板 3導流板 4 第一節低溫等離子反應器 5 紊流室 6 第二節低溫等離子反應器 7 維修口 8出風口 9 維修梯子 10 排污管路



模塊化等離子負載

工作原理：

  惡臭氣體在現場經收集由風道被送入本裝置，經進風口1通過均流板2的均流作用及導流板3的導向后，使氣體均勻地進入第一節低溫等離子發應器4，經過第一節低溫等離子發應器的處理后，有60%~70%的惡臭氣體得到了處理。處理后的氣體繼續向上進入紊流室5，氣體經過紊流后進入第二節低溫等離子發應器6，第二節等離子發應器在結構布局上采用了錯位布局方式，與第一節等離子發應器錯位90度，增強了紊流效果，在第二節里氣體進一步得到了分解、處理，氣體攜帶的水分及處理過程中產生的水分經排污管路10排出。惡臭氣體經過二次處理后除臭率達到了90%以上，經出風口8排出的氣體完全符合國家排放標準要求。整個運行過程由控制柜上PLC自動控制，按觸摸屏提示操作即可，簡單方便。

設備特點:

①、結構緊湊、美觀大方，外框為烤漆碳鋼，貼板為304 不銹鋼；設計有檢修窗口和可選檢修爬梯，方便設備的維護、檢修、清理工作。

②、“混流錯位式”負載，本裝置能夠改變廢氣的運動方向，增加發光區等離子體的接觸與碰撞次數，提高處理廢氣效率，既節約了材料，還降低了能耗。

③、污染氣體過流通道均為304 不銹鋼，并安裝清灰系統。

④、進風口設有二路入口，配有均流板與導流板，克服大氣量過流不均勻的問題，充分滿足設備的設計處理參數，保證氣流穩定均衡。

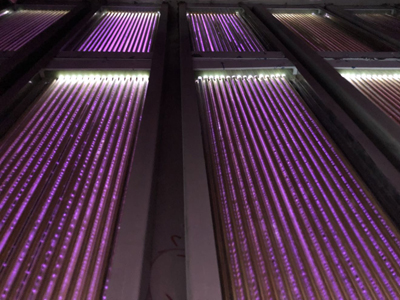

⑤、模塊化介質阻擋等離子負載，等離子體密度大，廢氣不直接與電極接觸，設備運行安全、穩定可靠，除臭效率高。

⑦、設備壓損低，風機能耗低，設備可即開即停，占地面積小，對臭氣波動適應性強。

⑧、設備尤其適合處理低濃度、多組分復合惡臭廢氣。

⑨、等離子電源具備液晶顯示屏，可以實時顯示電流、電壓、功率、電量、頻率等參數，具備各種短路、過載保護，具備功率調節旋鈕、遠程通訊控制功能等。

技術參數:

應用領域；

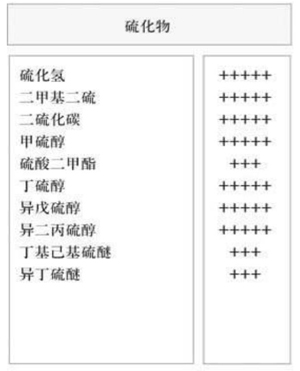

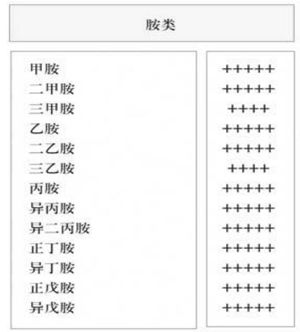

低溫等離子適合處理的惡臭氣體名稱及主要來源：

物質名稱	惡臭氣體主要來源
硫化氫	牛皮紙漿、煉油、煉焦、石化、煤氣、糞便處理、二硫化碳的生產或加工
硫醇類	牛皮紙漿、煉油、煤氣、制藥、農藥、合成樹酯、合成纖維、橡膠
硫醚類	牛皮紙漿、煉油、農藥、垃圾處理、生活污水下水道
氨	氮肥、硝酸、煉焦、糞便處理、肉類加工
胺類	水產加工，畜產加工、皮革、骨膠
吲哚類	糞便處理、生活污水處理、煉焦、肉類腐爛、屠宰牲畜

該除臭設備適用于低濃度、大風量、復雜組分的工業惡臭廢氣、異味氣體處理領域。可以應用于卷煙廠車間、橡膠原料制品加工車間、、飼料加工車間、香精香料加工車間、皮革加工車間、污水處理站、污泥脫水車間、污泥干化車間、垃圾轉運車間等產生的惡臭異味氣體治理。
