設備規格性能參數：

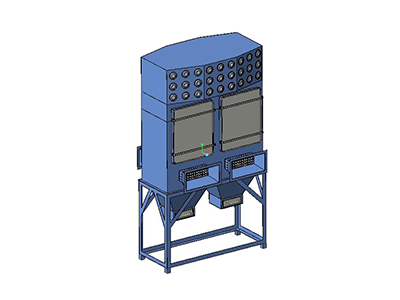

該方案采用自循環煙塵凈化設備，該設備適用于不適宜大規模鋪設通風管道的凈化系統,設備可以根據現場情況靈活放置不同位置，不需要安裝大量管道。尤其適合于汽車車身鈑金焊接車間煙塵整體凈化。

設備參數如下：

單臺設備通風凈化覆蓋半徑在8-10m(200-310m²)

單臺設備處理風量2000-3000m³/h

電機功率在3kw

過濾面積30-50m²

全自動反吹清灰

噪音≦75dB（A）

外形尺寸：850(L)x850(W)x3500(H)mm.

設備工作原理：

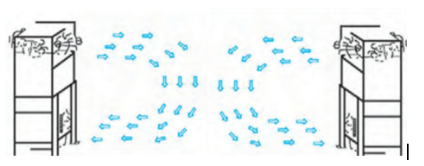

設備采用下進煙塵上排凈化氣體到車間氣流場設計，下部煙塵吸風口和上部出風口都采用設備兩側對稱布置，以便于設備從車間兩側凈化一定范圍內粉塵。下部吸風口位置高度處于焊接煙塵源產生區域上方15度左右，作用煙塵范圍在上圖所示范圍內。兩側焊接區域超出凈化機作用范圍的，采用兩側誘導射流風機誘導兩側焊接區域煙塵使其能進入煙塵凈化設備區域內捕獲凈化。誘導設備風機射流出口可以在上下一定角度范圍內調整，使其能誘導車間不同高度分布煙塵。煙塵凈化設備上部設計成兩側對稱六角面，圓形射流噴口采用成15度傾斜布置，上下分布三層噴口，噴口速度10-12m/s，上層噴口可以誘導車間上部煙塵使其更有效能被車間頂部軸流排風凈化，下層噴口可以向下傾斜一定角度使其下部區域煙塵被壓制在煙塵凈化機作用范圍內，與吸風口形成循環流場。設備過濾凈化單元采用高效PTFE覆膜濾筒，極小的篩孔能阻擋過濾掉大部分亞微米級顆粒，濾筒在0.1‐0.5微米時過濾效率為99.999%。亞微米塵粒在濾材的表面聚集并形成可滲透的擋塵餅，大部分塵粒被阻擋在濾材外表面而不能進入濾材內部，在壓縮空氣的吹掃下能及時有效地被清除。該濾材具有相當高的過濾效率，較傳統濾材至少提高3～5倍以上；且使用壽命較傳統濾材提高2倍以上。本次選用濾筒的使用壽命在8000-10000小時。進風口采用阻火星裝置和慣性導流板。上部風機箱采用隔音棉消音抗震。
