一、設備結構原理：

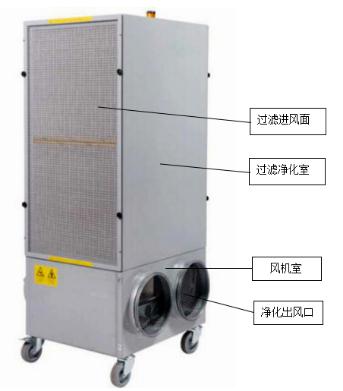

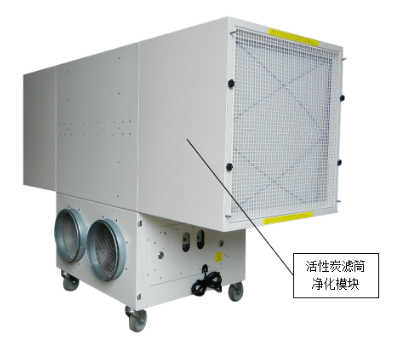

該設備采用模塊化設計、安裝，下面模塊是風機和出風口模塊，上部是過濾凈化和進風口模塊，設備還可以根據需要在進風口添加廢氣凈化模塊。

二、設備技術參數：

電源：三相 380 - 480V 或單相 230V
額定功率: 1.25kW
過濾器：F7，E11-H13
風機：EC 風機，帶可調空氣流量和 Modbus 連接控制。
容量：0 - 6000 米3/小時
接口：2 個標準的圓形導風圈（直徑 315mm）和 2 個帶消音器的圓形導風圈（直徑 250mm）
安裝方式：移動或固定，地板，墻壁或天花板安裝（用線纜或懸掛臂）。
尺寸：650x795x1840 毫米
重量：130 公斤，含過濾器

3 相 EC 風機:
電壓：3?V AC，380/480 V 頻率：50/60 Hz，IP 54
最大功率：1.95kW 最大電流：2.6 - 3.3A 轉速：2,300 rpm min. -1 噪音等級：35 dbA - 87 dbA
工作溫度：-25?C - 60?C

1 相 EC 風機
電壓：1?，200 - 277 V 頻率：50/60 Hz，IP 54
最大功率：1.25 kW 最大電流：4.5 - 6.2 A 轉速：1,950 rpm min. -1 噪音等級：35 dbA - 85 dbA
工作溫度：-25?C - 60?C

三、設備安裝說明：

1. 天花板安裝 -不會有卡車（和類似物）與其碰撞的危險。
2. 天花板或墻壁必須能承受 400 公斤的重量。
3. 僅允許固定安裝。
4. 安裝裝置必須能夠承受至少 400 kg 的載荷。
5. 將設備放置在穩定，堅固和平坦的表面或梁上

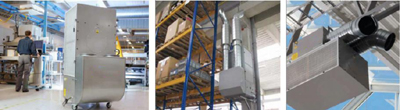

        移動放置               墻柱放置           吊頂放置               移動放置
